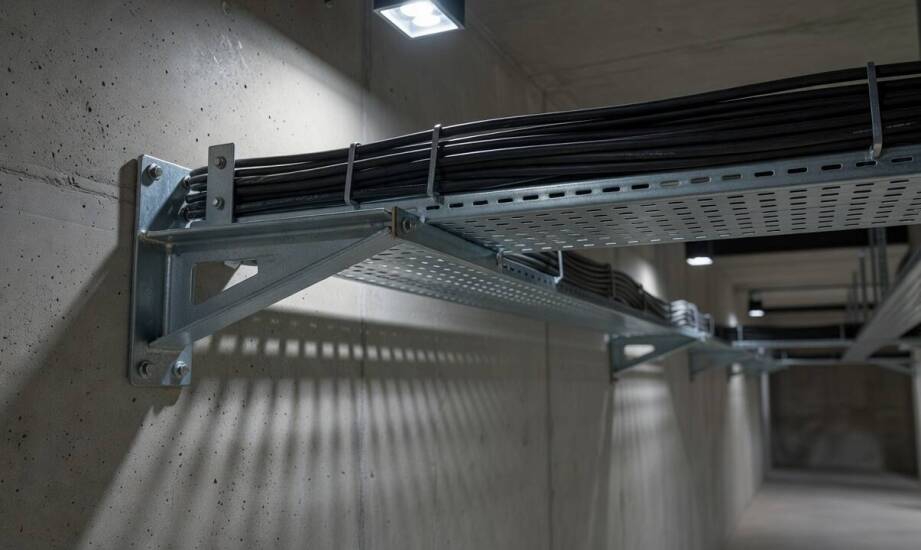

Obciążenia punktowe i rozstaw wsporników przy ściennym prowadzeniu przemysłowych tras kablowych

Błędne oszacowanie nośności podłoża przy pionowych ciągach instalacyjnych często kończy się poważną deformacją wsporników. Nadmierne obciążenie punktowe w miejscu zakotwienia wywołuje natychmiastowe wyginanie stalowych profili lub całkowite wyrwanie elementów z przegrody. Skutkiem takich uchybień jest nie tylko widoczne ugięcie całej trasy, ale przede wszystkim uszkodzenie powłok izolacyjnych grubych przewodów. Bezpieczne prowadzenie infrastruktury energetycznej na pionowych płaszczyznach wymaga precyzyjnego obliczenia sił działających na elementy nośne. Zignorowanie fizyki układu i specyfiki materiału ściennego drastycznie zwiększa ryzyko awarii. Instalatorzy pracujący w wielkopowierzchniowych obiektach logistycznych muszą analizować specyfikę montażu ciągów kablowych o dużej masie. Brak profesjonalnej oceny statycznej układu bezpośrednio przed przystąpieniem do prac to główna przyczyna późniejszych problemów. Właściwe rozpoznanie materiału bazowego pozwala uniknąć kardynalnych błędów na samym początku robót inżynieryjnych. Deweloperzy realizujący zaawansowane projekty przemysłowe wymagają bezwzględnego zachowania najwyższych norm bezpieczeństwa dla podwieszanych elementów. Uszkodzona infrastruktura wstrzymuje procesy produkcyjne hali roboczej oraz generuje olbrzymie koszty obsługi serwisowej. Solidne zakotwiczenie stelaży niweluje ostatecznie ryzyko nieprzewidzianych przestojów maszyny produkcyjnej i chroni cenne linie zasilające.

Jak ciężar tras przemysłowych generuje naprężenia w ścianach

Zgromadzenie wielu grubych przewodów oraz masywnych korytek na wspólnym stelażu wytwarza potężny moment zginający obciążający ramiona wsporników. Siła grawitacji działa w tym konkretnym wypadku jako wyjątkowo silne obciążenie skupione wokół jednej osi. Skutkuje to dużymi naprężeniami wyrywającymi, które koncentrują się dokładnie w miejscach połączenia metalowego elementu z murem. Międzynarodowa norma PN-EN 61537 rygorystycznie określa zasady prowadzenia specjalistycznych badań wytrzymałościowych dla instalacyjnych konstrukcji wsporczych. Dokument ten precyzyjnie wskazuje tolerancję i dopuszczalne parametry odkształceń ciągów stalowych. Ugięcie całej podwieszonej trasy pod obciążeniem zazwyczaj nie może przekraczać 1/100 całkowitej rozpiętości zamontowanych podpór. Dobór odpowiednich stalowych elementów utrzymujących wymaga wcześniejszej weryfikacji klasy obciążeniowej wybranego korytka siatkowego bądź pełnego. Niezbędne jest również dokładne zsumowanie masy docelowej okablowania oraz wymaganej rezerwy nośności na przyszłą rozbudowę. Rodzaj surowca bazowego pełniącego funkcję przegrody ściennej w całości determinuje wykorzystane metody montażu kołków. Ekipy techniczne dopasowują właściwości kotew chemicznych do parametrów porowatego betonu komórkowego, litej cegły czy twardego żelbetu. Staranne zbadanie podłoża ułatwia bezproblemowe mocowanie kabli do ściany, szczególnie podczas instalacji ciężkich profili. Bezpieczeństwo pracy całego układu sprowadza się fizycznie do zachowania ciągłości połączenia gwintowanego z litą powierzchnią obiektu. Zastosowanie niewłaściwych rozmiarów wierteł koroniastych bardzo szybko pozbawia otwór montażowy pożądanej siły nośnej. Rygorystyczna kontrola zaleceń dotyczących momentu dokręcania śrub zamyka podstawowy etap przygotowania pionowej trasy roboczej.

Zależność rozstawu od sztywności i liczby poziomów ułożenia

Poprawne wyznaczenie optymalnego dystansu między poszczególnymi punktami oporu zależy w głównej mierze od stopnia sztywności korytka. Kluczowe znaczenie dla odległości montażowej ma opisana wcześniej nośność zastanej struktury muru lub betonu. Standardowe instalacje cienkoprądowe pozwalają z reguły na typowy rozstaw punktów podparcia w przedziale od 1000 do 1500 milimetrów. Powyższy wymiar dotyczy głównie lekkich ciągów sygnałowych, pętli pomiarowych oraz podstawowych linii oświetleniowych w fabrykach. Procedura montażu komplikuje się znacznie przy projektowaniu potężnych zasilaczy głównych rozdzielni przemysłowych o dużym przekroju miedzi. Trasy posiadające najwyższy współczynnik masy bezwzględnie wymuszają skracanie odległości między wspornikami do skromnych 500–750 milimetrów. Zastosowanie blachy o głębokim tłoczeniu drastycznie ogranicza proces niepożądanego sprężynowania materiału na długich odcinkach prostych. Elementy mocujące zagłębione mechanicznie w strukturze słupa żelbetowego muszą bez przerw absorbować nawarstwiające się siły tnące. Powszechne w dużych fabrykach wielopoziomowe układanie korytek drabinkowych na podłużnym profilu pionowym całkowicie zmienia wektor obciążenia. Każde kolejne piętro w obrębie stelaża przesuwa środek ciężkości całej konstrukcji daleko na zewnątrz od płaszczyzny bazowej muru. Wzrost odległości punktu nacisku proporcjonalnie powiększa ramię siły, co drastycznie multiplikuje powstały moment skręcający ramę. Doświadczeni inżynierowie pracujący w firmie BAKS wielokrotnie analizują tego typu asymetryczne zjawiska na własnych stanowiskach badawczych. Wyeliminowanie ekstremalnych odchyleń geometrycznych wymaga zastosowania ramion nośnych o powiększonym profilu kwadratowym lub dospawania stalowych zastrzałów. Próba oszczędności finansowych poprzez odchudzanie grubości stali nieuchronnie prowadzi do opadania zewnętrznej krawędzi drabiny kablowej. Projektanci zawsze planują geometrię ułożenia przewodów omijając pokusę nadmiernego dociążania skrajnie oddalonych od ściany tacek.

Długofalowa trwałość eksploatacyjna nowo zbudowanych instalacji zależy od bezwzględnego pilnowania wyznaczonych wartości krytycznych. Koncerny dostarczające przetestowany w laboratoriach osprzęt elektroinstalacyjny zamieszczają w kartach katalogowych zalecane limity ładunku użytecznego dla konkretnego wspornika. Dokumentacja ta uwzględnia fabryczną granicę błędu, która chroni stop stali przed nieprzewidzianymi mikropęknięciami zmęczeniowymi materiału. Kierownik budowy nie może jednak interpretować tego zabezpieczenia jako bezpiecznej rezerwy na dokładanie nadmiarowej liczby grubszych przewodów. Niejednorodna struktura odlewów żelbetowych lub luźne zaprawy nierzadko odbiegają w praktyce od idealnego planu architektonicznego. Słabsza partia tynku wymusza przewiercenie otworu głębiej i użycie znacznie mocniejszych dybli do bezpiecznego zakotwienia stalowej stopy nośnej. Prawidłowe zaplanowanie całej geometrii dystansowej gwarantuje spokój podczas wymagających kontroli technicznych nadzoru budowlanego. Precyzyjnie przytwierdzone drabinki skutecznie izolują wrażliwą infrastrukturę zasilającą od szkodliwych drgań mechanicznych generowanych przez ciężkie maszyny produkcyjne. Profesjonalny i w pełni zoptymalizowany pod kątem nośności montaż zapewnia inwestorowi bezawaryjną transmisję prądu na długie dekady.
