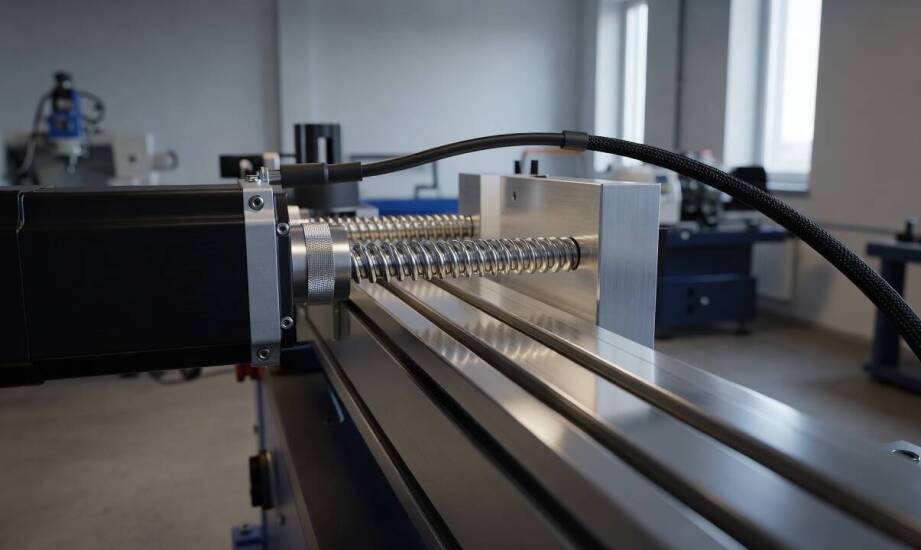

Jak sterownik krokowy wpływa na płynność i dokładność osi liniowej CNC

Oś liniowa w maszynie CNC może poruszać się idealnie gładko podczas pracy z lekkim grawerskim wrzecionem. Sytuacja zmienia się drastycznie po zamontowaniu cięższego narzędzia lub przejściu na inny typ prowadzenia ruchu. Układ zaczyna wpadać w wibracje, a odczuwalna precyzja spada przy każdym kolejnym impulsie sterującym. Winę za ten stan rzadko ponosi wyłącznie uszkodzona mechanika. Znacznie częściej problem leży w sposobie, w jaki elektronika zarządza pracą poszczególnych motorów. Aby stół roboczy pracował stabilnie, sygnały cyfrowe muszą bez żadnych opóźnień przechodzić przez cały zawiły łańcuch kinematyczny.

Jak sterownik STEP/DIR zarządza napędem osi?

Sterownik krokowy pełni funkcję precyzyjnego tłumacza między oprogramowaniem obrabiarki a fizycznym napędem obrotowym. Odbiera on regularne sygnały STEP i DIR z głównego kontrolera. Każdy wygenerowany sygnał STEP odpowiada za wykonanie dokładnie jednego kroku mechanicznego przez silnik. Sygnał DIR na bieżąco wyznacza pożądany kierunek obrotu mechanizmu. Elektronika zamienia proste impulsy na złożoną sekwencję zasilania cewek uzwojeń, co wymusza na wirniku skokowe przemieszczanie się o konkretnie zadany kąt.

Silnik odłączony od płytki sterującej pozostaje jedynie zespołem miedzianych drutów i magnesów stałych. Odpowiednie zarządzanie przepływem prądu wyzwala jego możliwości ruchowe. Maksymalny prąd zdefiniowany na sterowniku bezpośrednio warunkuje nominalny moment obrotowy przenoszony na sprzęgło. Wyższa wartość amperów gwarantuje większą siłę skrawania w twardym materiale. Jednocześnie podnosi to temperaturę pracy korpusu i zmusza do stosowania wydajnych radiatorów.

Sztuczny podział pełnego kroku konstrukcyjnego na drobniejsze odcinki odgrywa kluczową rolę w redukcji rezonansu maszyny. Zastosowanie odpowiedniego mikrokroku poprawia ogólną kulturę pracy napędu i zmniejsza wibracje przy powolnym posuwie. Użytkownik obrabiarki płaci za tę gładkość spadkiem rzeczywistego momentu obrotowego. Indukcyjność wewnętrznych uzwojeń narzuca twarde granice dynamiki całego układu. Przy niedostatecznym napięciu zasilacza prąd wolniej narasta w cewkach, co skutecznie ogranicza prędkość podczas przejazdów jałowych.

Parametry sterowania a mechaniczne ograniczenia układu

Perfekcyjnie dobrany przez automatyka podział mikrokroku traci znaczenie w starciu z twardymi ograniczeniami stalowych elementów konstrukcyjnych. Uciążliwy rezonans mechaniczny pojawia się zazwyczaj w dolnym lub środkowym paśmie częstotliwości obrotowych. Impulsy pochodzące ze sterownika pokrywają się w tym momencie z naturalną częstotliwością drgań ramy maszyny. Nadmiernie agresywne wartości przyspieszenia sprawiają, że wirnik fizycznie nie zdąży podążyć za wirującym polem magnetycznym. Zbyt gwałtowna dynamika startu osi zawsze prowadzi do gubienia pełnych kroków i utraty prawidłowego zera maszynowego.

Sposób mechanicznego przeniesienia napędu nieodwracalnie modyfikuje charakterystykę zachowania płaszczyzny roboczej. Śruba trapezowa zapewnia wysoką precyzję nawrotów i wymaganą przy obróbce metali samohamowność układu. Konstrukcja ta znacząco ogranicza jednak maksymalną prędkość posuwu roboczego osi. Wybór wytrzymałego paska zębatego pozwala maszynie na szybkie przejazdy, co zawsze odbywa się kosztem nieuniknionych luzów na nawrotach. W wielu profesjonalnych warsztatach stosuje się gotowe rozwiązania zintegrowane. Skręcony fabrycznie moduł liniowy ZAX upraszcza budowę ramy CNC i gwarantuje powtarzalność wymiarową na całej długości zaplanowanego ruchu.

Zależnie od występujących obciążeń, konstruktorzy celowo dobierają do budowanych zespołów elementy zwiększające moment obrotowy. Zamontowanie przekładni planetarnej NEMA multiplikuje siłę i podnosi rozdzielczość fizycznego pozycjonowania narzędzia. W mniej wymagających systemach podających materiał idealnie sprawdza się motoreduktor 24V DC, który stabilnie napędza lekkie mechanizmy pomocnicze. Osiągnięcie wysokiej wydajności wymaga na koniec spięcia mechaniki z solidnym układem sterującym. Zaawansowany kontroler CNC DREAM wysyła stabilne, czyste impulsy do wszystkich jednostek wykonawczych.

Oś liniowa maszyny zyskuje oczekiwaną dokładność wyłącznie w wyniku precyzyjnej synchronizacji obwodów elektrycznych z elementami tocznymi. Analizowanie silników w oderwaniu od bezwładności ramy kończy się licznymi błędami projektowymi i kosztowną wymianą podzespołów. Każda fizyczna modyfikacja śruby pociąga za sobą konieczność ponownej kalibracji napięć i prądów w elektronice. Prawidłowa optymalizacja obrabiarki wymaga traktowania układu cyfrowego, motorów napędowych oraz prowadnic jako jednego organizmu. Zrozumienie fizycznej drogi, jaką przebywa sygnał sterujący przed dotarciem do narzędzia skrawającego, pozwala budować przewidywalne stacje robocze.
