Dlaczego miernik do sprawdzania uziemienia daje wiarygodny wynik, a multimetr nie

Wielu właścicieli domów sięga po zwykły multimetr, licząc na szybki i wiarygodny odczyt rezystancji uziemienia domowej instalacji elektrycznej. Ponieważ podstawowe mierniki uniwersalne posiadają funkcję sprawdzania oporu, takie podejście wydaje się logiczne. W praktyce prowadzi to jednak do nieprecyzyjnych lub całkowicie błędnych wyników. Zwykły multimetr wykorzystuje prąd stały o niskim napięciu. Wartość rzędu kilku woltów wystarcza do zbadania ciągłości miedzianego przewodu, ale zawodzi w kontakcie z gruntem. Klasyczny przyrząd tego typu nie potrafi wyeliminować naturalnych zakłóceń występujących w ziemi ani skompensować oporności samych przewodów pomiarowych. Dedykowana aparatura działa na zupełnie innych zasadach. Rozumienie tych różnic pomaga prawidłowo ocenić stan instalacji odgromowej oraz ochronnej w budynku.

Jak profesjonalny miernik analizuje spadek napięcia w gruncie

Zasada działania specjalistycznego sprzętu opiera się na metodzie technicznej, która wymaga wymuszenia przepływu prądu przez badaną strukturę. Dedykowane urządzenie wymusza kontrolowany przepływ prądu przemiennego o określonej częstotliwości, która celowo różni się od standardowych parametrów sieciowych. Zastosowanie częstotliwości 125 Hz lub 128 Hz pozwala skutecznie odseparować sygnał pomiarowy od szumu generowanego przez prąd sieciowy 50 Hz i jego harmoniczne. System odczytuje spadek napięcia za pomocą sondy umieszczonej w tak zwanej strefie zerowego potencjału. Na podstawie zebranych danych wbudowany mikroprocesor oblicza rzeczywistą wartość rezystancji według prawa Ohma. Nowoczesna aparatura przed rozpoczęciem właściwego testu weryfikuje również warunki panujące w obwodzie. Obejmuje to kontrolę napięcia zakłócającego, które może sięgać 24 V, oraz sprawdzenie rezystancji samych elektrod pomocniczych. Właściwa diagnoza tych parametrów gwarantuje, że końcowy wynik odzwierciedla faktyczny stan uziomu. Dodatkowe zastosowanie metody czteroprzewodowej pozwala fizycznie skompensować oporność kabli pomiarowych, co eliminuje błędy na etapie podłączenia sprzętu.

Metody pomiarowe i czynniki zmieniające rezystywność uziomu

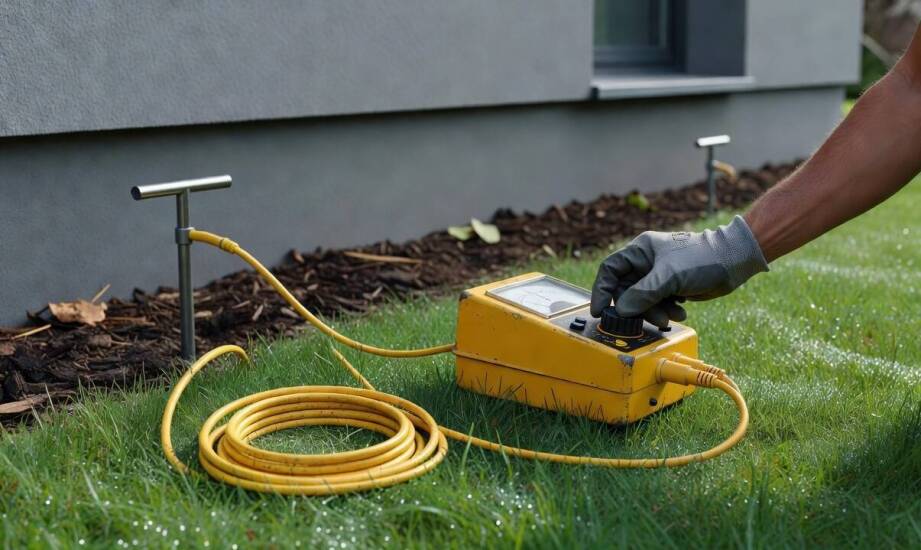

Wybór techniki weryfikacji zależy bezpośrednio od specyfiki badanej instalacji oraz dostępnego terenu. Klasyczna metoda wykorzystująca trzy lub cztery sondy pomocnicze sprawdza się najlepiej przy testowaniu pojedynczych uziomów. Rozwiązanie to wymaga fizycznego rozstawienia elektrod w odpowiedniej odległości. Sondę prądową wbija się zazwyczaj w dystansie około 40 metrów od badanego punktu, natomiast napięciową umieszcza się w połowie tej odległości. Taki układ gwarantuje uniknięcie wzajemnego nakładania się stref wpływu poszczególnych elektrod.

Alternatywę stanowi metoda cęgowa, która nie wymaga używania metalowych szpil wbijanych w grunt. Wykorzystuje ona pomiar rezystancji pętli w układach wielopunktowych, połączonych wspólnymi przewodami ochronnymi. Technika ta sprawdza się w gęstej zabudowie miejskiej, w której brakuje przestrzeni na rozciągnięcie długich przewodów pomiarowych. Należy jednak pamiętać, że metoda cęgowa zawodzi całkowicie przy izolowanym uziomie, ponieważ nie potrafi zamknąć obwodu niezbędnego do przepływu prądu.

Ogromny wpływ na ostateczny odczyt mają bieżące warunki środowiskowe. Sucha gleba drastycznie podnosi rezystywność gruntu, co automatycznie zawyża wyniki widoczne na wyświetlaczu. Podobny skutek przynosi przemarznięcie ziemi w miesiącach zimowych. Obecność pobliskich rurociągów czy podziemnych konstrukcji metalowych tworzy równoległe ścieżki przewodzenia. Takie elementy potrafią skutecznie zamaskować rzeczywistą wydajność badanej instalacji. Każdy odczyt warto odnosić do aktualnej wilgotności oraz temperatury otoczenia.

Wiarygodność zebranych danych zależy od jakości zastosowanej aparatury badawczej. Wybierając odpowiednie narzędzie, warto upewnić się, że dany miernik rezystancji uziemienia posiada stosowną dokumentację metrologiczną. Aktualne świadectwo wzorcowania to dokument potwierdzający zachowanie zadeklarowanej przez producenta dokładności. Certyfikat pozwala bezpiecznie porównywać odczyty na przestrzeni lat, co ułatwia okresową kontrolę postępującej degradacji metalowych elementów w ziemi. Świadectwo odnosi się wyłącznie do precyzji samej elektroniki wewnątrz przyrządu. Stanowi to odrębne zagadnienie od sprzętowej kompensacji oporności kabli realizowanej podczas badania przez sam system pomiarowy.

Dostęp do sprawdzonych urządzeń ma kluczowe znaczenie dla właścicieli budynków dbających o poprawną instalację elektryczną. W przeszłości dostarczaniem tego rodzaju precyzyjnych rozwiązań pomiarowych dla użytkowników prywatnych zajmował się między innymi radomski sklep Thermo Center. Korzystanie z rzetelnego sprzętu wspiera prawidłową interpretację wyników. Odczyt oporności uzyskany w warunkach domowych należy traktować jako ważną wskazówkę dotyczącą fizycznego stanu metalowych szpil. Nie istnieje uniwersalna wartość liczbowa, która absolutnie gwarantuje bezpieczeństwo w każdym układzie sieciowym. Dopuszczalne progi zależą bezpośrednio od obowiązujących norm, specyfiki zastosowanych zabezpieczeń różnicowoprądowych oraz wybranej ochrony odgromowej. Cykliczne powtarzanie testów w różnych porach roku daje pełniejszy obraz zmian zachodzących pod powierzchnią gruntu.
